在智能工廠的應用場景中，可編程邏輯控制PLC的存在，為生產制造提供諸多便利。比如PLC可以通過程序編程執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的設備或生產過程，帶來產能與效率的提升。
1、以太網通信設置

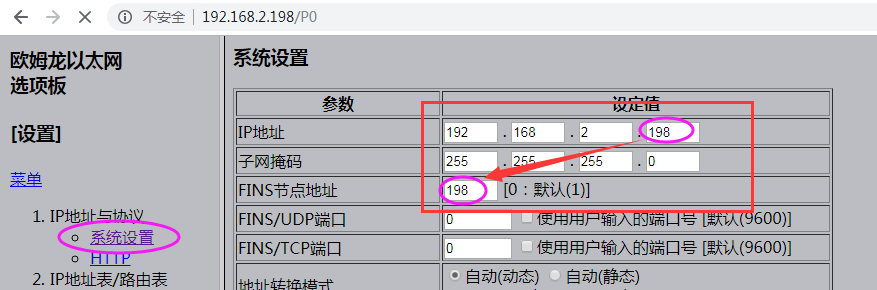

·PLC采用網口通信，請確保PLC的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。
·PLC以太網IP查詢與更改方式如不清楚，可咨詢Omron官方技術支持或供應商。
舉例：CH1P在卡槽一中加裝CP1W-CIF41選件板，PERIPHERAL中的開關4，撥到ON狀態。
電腦與CH1P通過編程線直連后，獲取CP1W-CIF41選件板的IP地址方式如下：

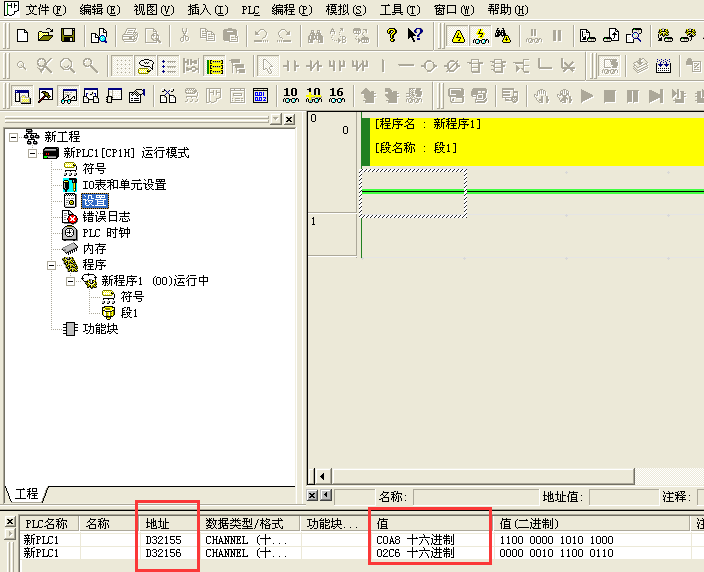

啟動CX-P，打開菜單欄中的PLC---自動在線---USB連接，連接成功后，打開菜單欄中的視圖---窗口---查看，輸入地址：D32155、D32156，將查詢得出的十六進制的值換算成十進制的值，就是CP1W-CIF41選件板的IP地址(C0A802C6=192.168.2.198)。
通過網線，連接PLC的CP1W-CIF41選件板網口與網關LAN口。
2、串口通訊配置
舉例：CH1P在卡槽一中加裝CP1W-CIF11選件板(RS-485)選件板背后撥碼2、3、5、6撥到ON，PERIPHERAL中的開關全撥到OFF狀態。

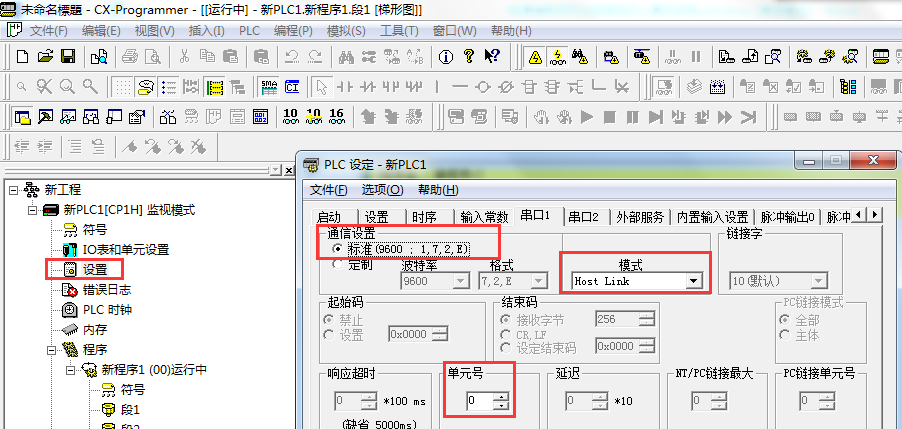

電腦與CH1P通過編程線直連后，啟動CX-P，打開菜單欄中的PLC---自動在線---USB連接，連接成功后，打開設置，設置串口參數(單元號、波特率、數據位、停止位、奇偶校驗、通信模式)，如下圖所示：
電腦與網關通過網線連接，并設置電腦有線網卡的網段為：192.168.2.***網段（如：192.168.2.10）。
打開了瀏覽器登錄網關，網關默認IP地址：192.168.2.1，初始密碼：123456
網關---數采配置---添加設備---添加變量---重啟采集程序并生效新的配置

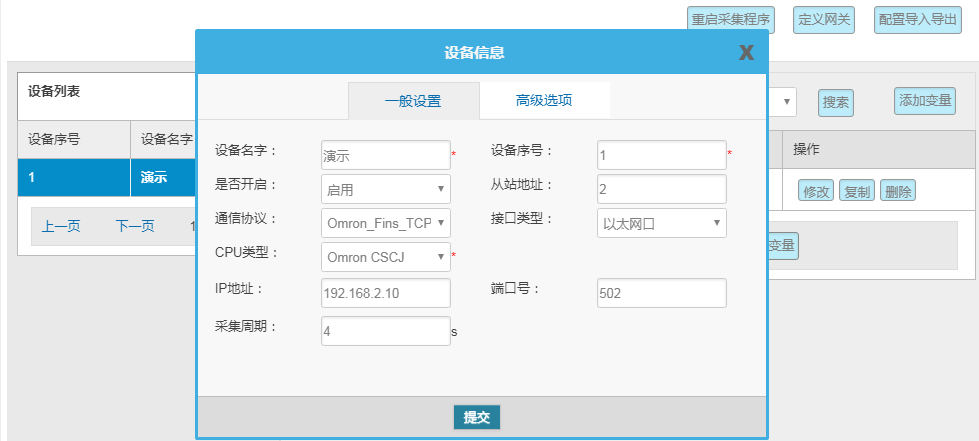

1、數采配置-設備配置
P.s.通常網關本地配置，僅作為測試用，先配置一部分變量來測試連通性即可，最終正常使用均在云平臺進行配置。
配置信息：（配置協議、通信參數和采集周期）。

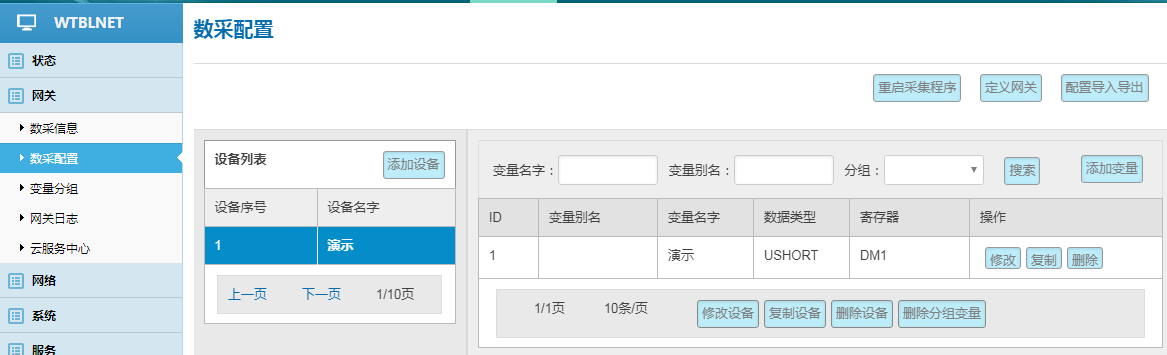

2、數采配置-變量配置

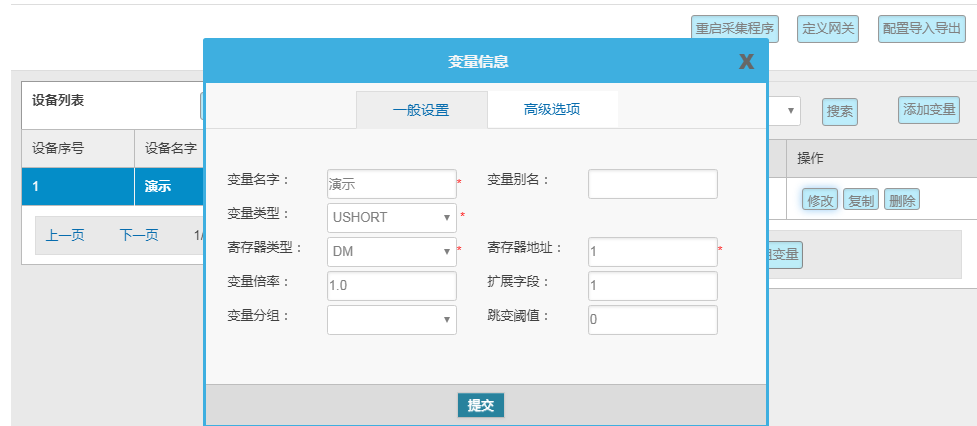

變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。
3、數據看板

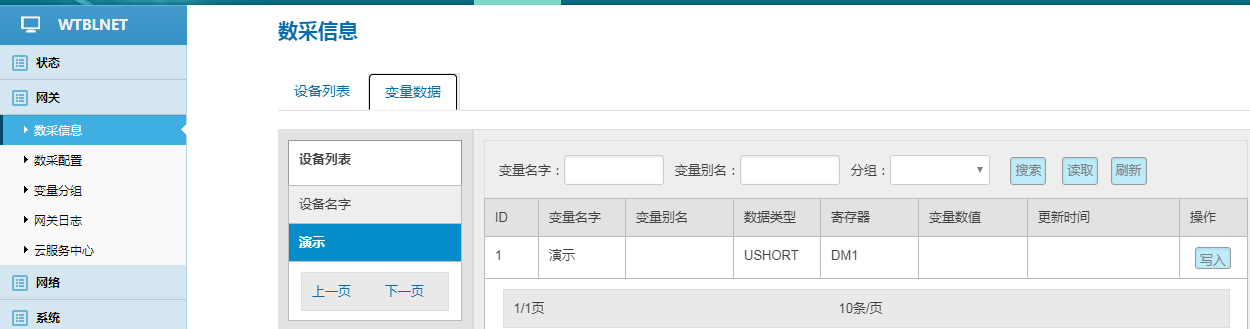

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱中看到采集上來的數據。
采集的數據值為“NULL”，請核對數采配置中設備參數與變量參數信息是否和PLC參數一致及接線的正常。
采集的數據值不正確，請核對變量數據類型是否正確、是否需要調整倍率。

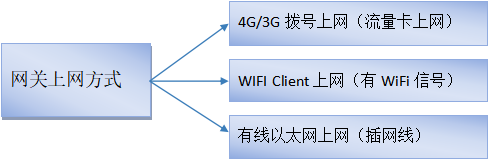

網絡---可選WIFI網絡、撥號網絡（需要在網關通電前插入SIM卡、接好4G天線，開啟撥號網絡）、WAN外網。
聯網方式只能三選一，不能同時選擇兩種。網關上網方式設置為撥號網絡（流量卡上網）模式，系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用撥號網絡上網，請先關閉撥號網絡。
網關運行出現異常時，請將日志狀態調整為：調試。下載網關日志發送至物通博聯技術支持工程師處診斷。
1、修改日志調試等級

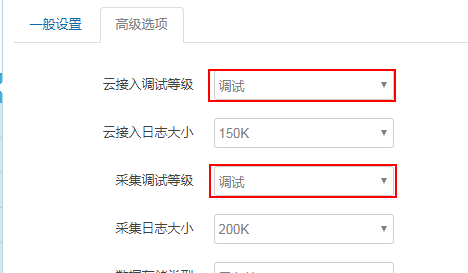

日志設置路徑：網關---云服務中心---云接入調試等級與采集調試等級.為了保證網關快速高效采集，調試完畢后請務必將網關采集日志和云接入日志等級調整為信息。

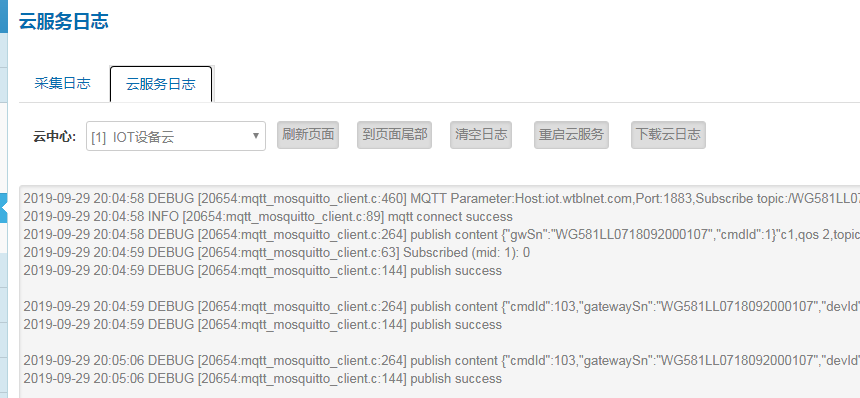

2、云接入日志查看
云接入日志用于診斷接入到云平臺的通信鏈路情況和數據報文情況。查閱路徑：網關---網關日志—云接入日志。

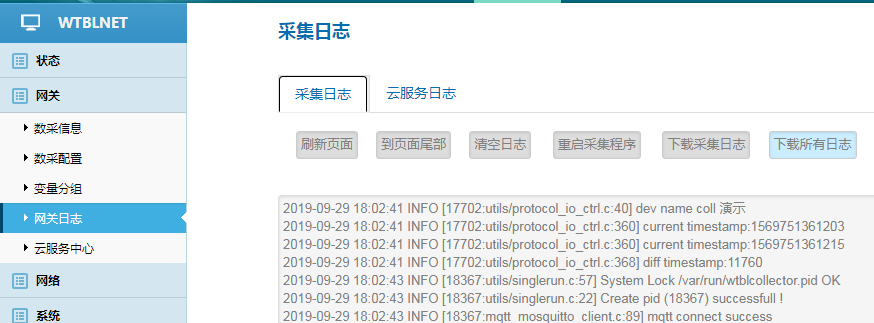

3、采集日志查看
采集日志用于診斷網關采集現場設備的通信情況和報文收發情況、以及遠程配置交互等情況。
*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
