可編程邏輯控制器（PLC）是一種數字電子裝置，它集計算機技術、通信技術和自動控制技術為一體，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程，為工廠帶來降本升效的可靠收益，有效的促進我國工業的發展。

為實現PLC的高效維護，物通博聯提供工業智能網關+設備維護快線的解決方案，為工程師前往遠端PLC的可靠網絡通道，從而實現PLC故障診斷、PLC遠程編程調試和PLC遠程上下載程序等操作，故障得到及時解決，停工得到快速恢復，同時效率高、成本低，促進設備制造商與客戶的友好交流，為企業持續性發展注入可靠動力。

以下介紹三菱PLC（FX5系列、Q系列）進行遠程維護指南

電腦有線網卡固定IP地址與網關同網段，如：192.168.2.8

通過谷歌瀏覽器打開網關WEB管理界面設置網關聯網。

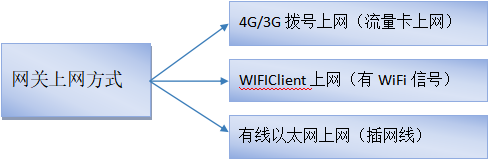

網絡---可選WIFI網絡、3/4G網絡（需要在網關通電前插入手機SIM卡，默認已開啟3/4G網絡）、WAN外網。

聯網方式只能三選一，不能同時選擇兩種。網關設置為撥號方式（4G/3G上網模式），系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用4G/3G上網，請先關閉撥號網絡。

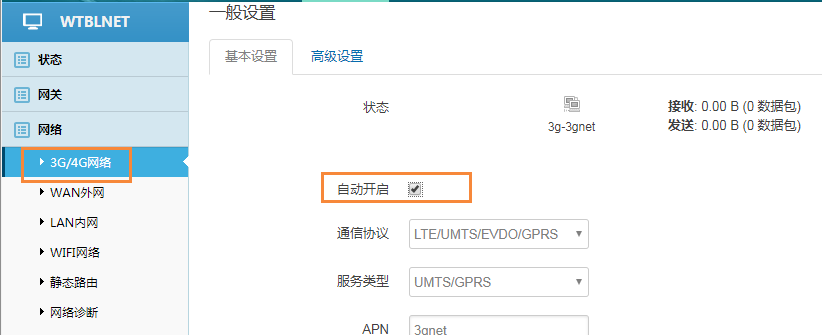

1、4G/3G撥號上網配置

路徑：網絡---3G/4G----自動開啟---保存并啟用。

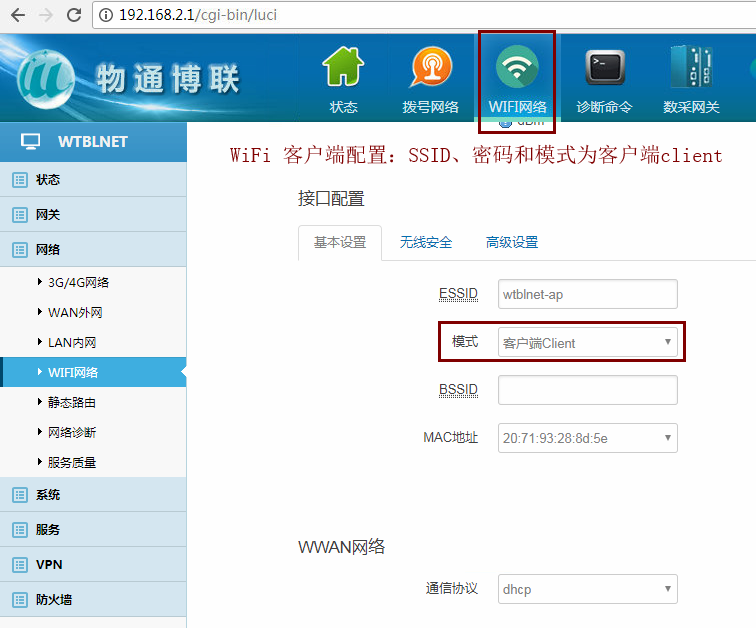

2、WIFI上網配置

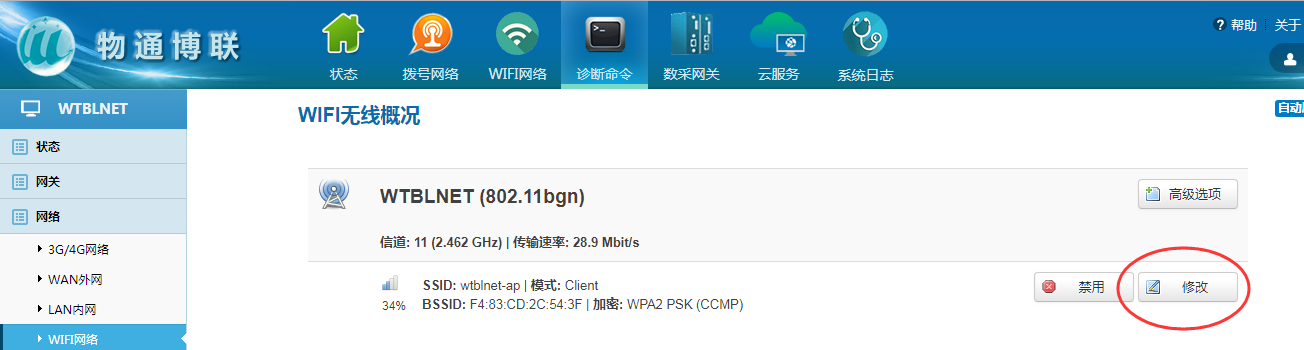

路徑：網絡--WIFI網絡--WIFI無線狀況

P.s.如WIFI已啟用則進入修改，未啟用則需啟用后在進入修改

·基本設置

ESSID：填寫所需要連接的WIFI名稱

模式：客戶端Client（通過WiFi上外網請選擇client模式，如果是共享WiFi給其他設備請選擇AP模式）

·無線安全

密碼：填寫所需要連接的WIFI密碼

其余參數應用默認值，保存&應用。

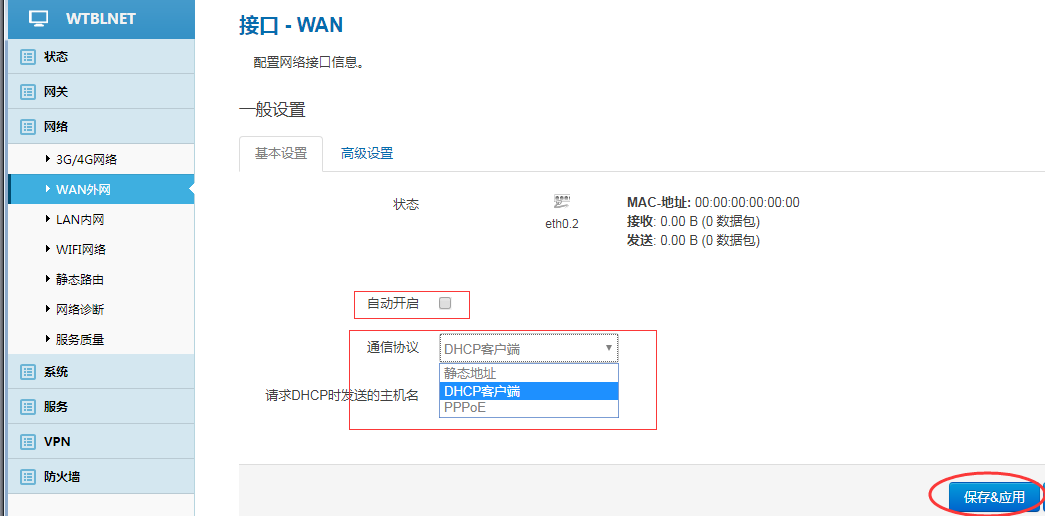

3、WAN有線上網外網配置

路徑：網絡--WAN外網--接口-WAN

勾選自動開啟，選擇通信協議（靜態地址、DHCP客戶端、PPPOE,三選一），保存&應用。

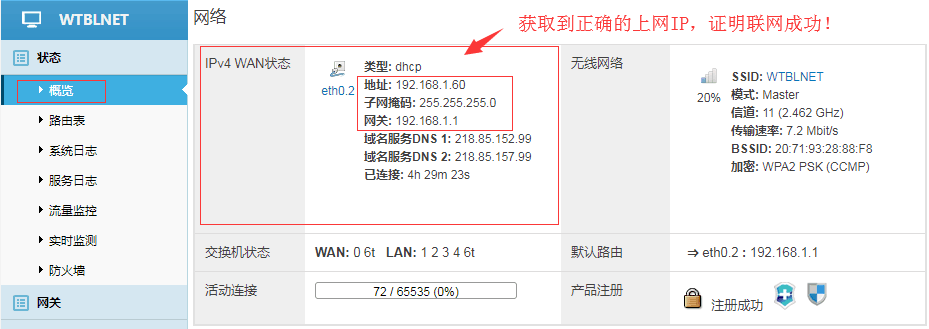

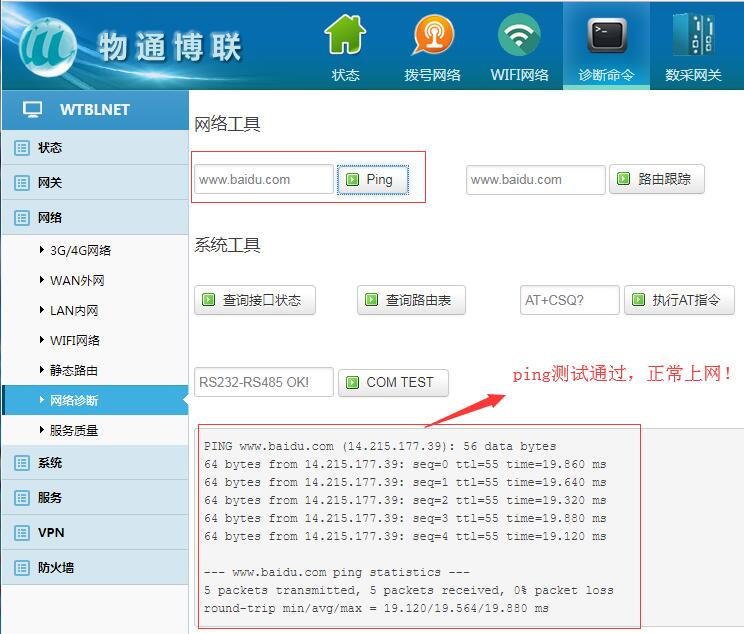

P.s.驗證網關已聯網情況：狀態-概率-網絡-IPV4WAN狀態---獲取到IP地址

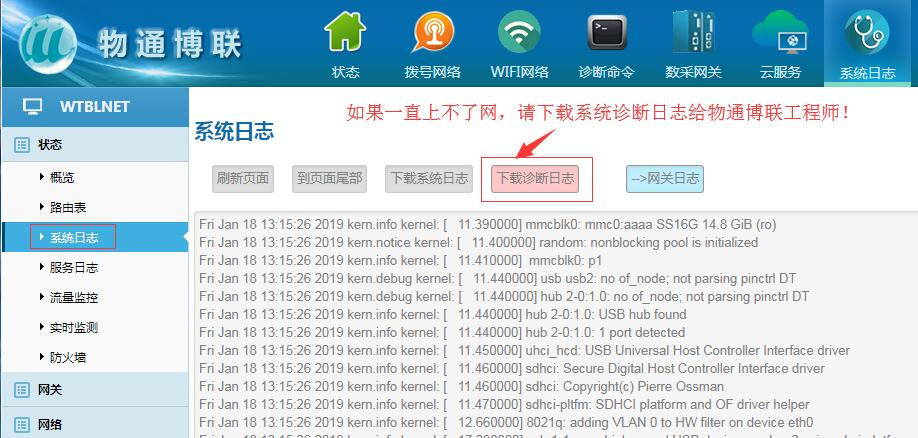

如果通過如上設置還是沒辦法上網，請下載診斷日志，然后發給物通博聯工程師；我們工程師會根據系統日志診斷問題并提出指導建議。

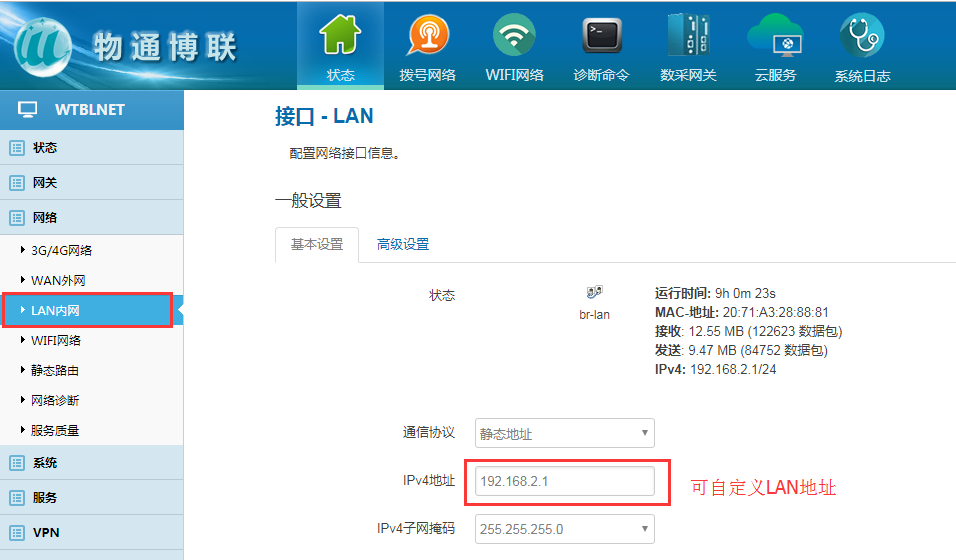

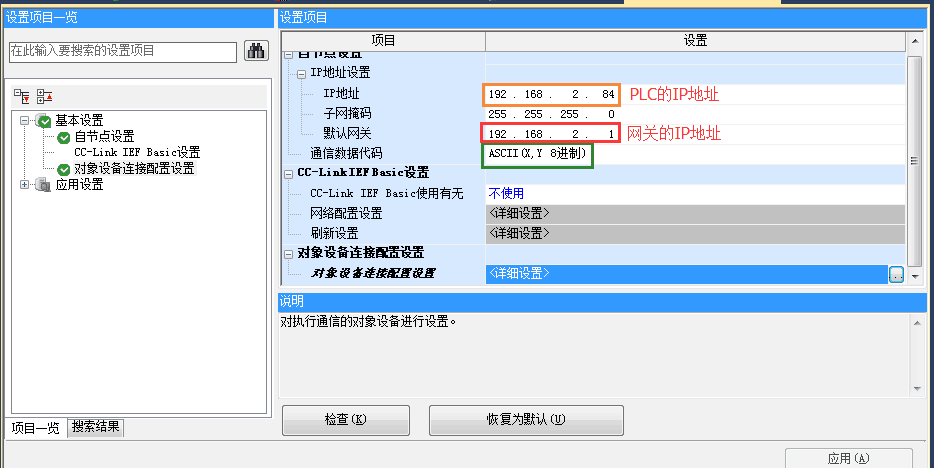

網關LAN以太網地址和控制器以太網地址必須是同一個網段。

如：網關LAN以太網地址：192.168.2.1，那么控制器以太網地址只能設置：192.168.2.2-192.168.2.255中的其中一個地址。反之，同理。

網關LAN以太網地址可自定義，但WAN以太網地址和LAN以太網地址不能同一個網段。

注意：IP地址、子網掩碼、預設網關都要填寫。

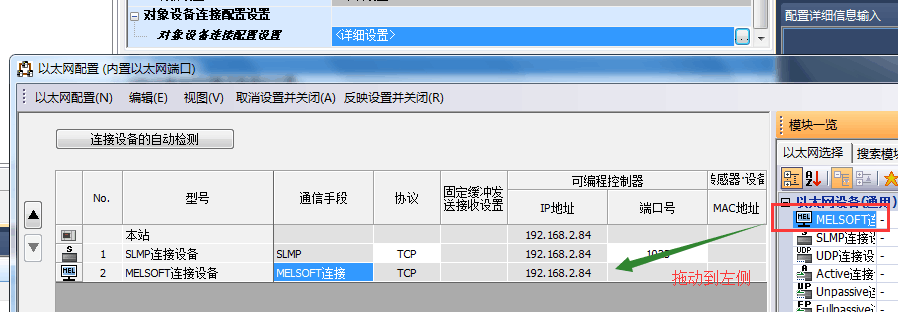

2、對象設備連接配置設置中新增“MELSOFT連接設備”通訊方式。

設置結束后，下載至PLC中。

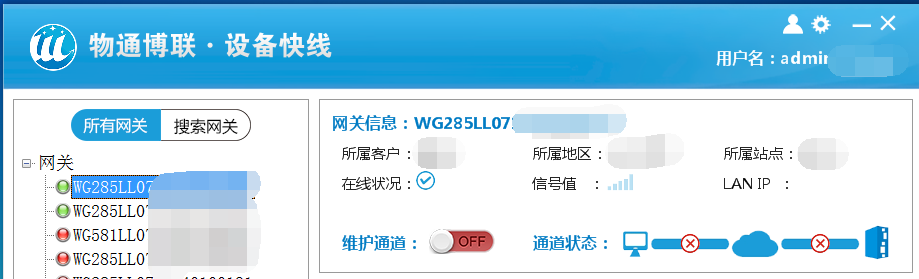

啟動“設備快線”軟件，通過官方提供的賬號密碼登錄。

選擇在線網關，開啟維護通道，當通道狀態×消失時，維護通道建立成功。

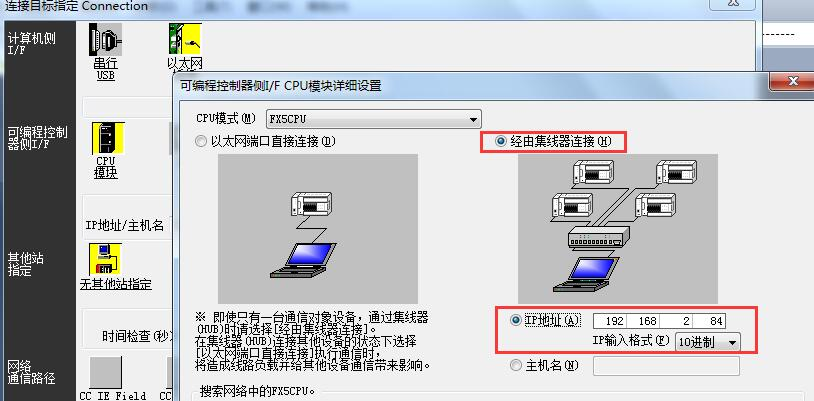

2、“CPU模式”設置，“經由集線器連接”，填寫控制器的IP地址。

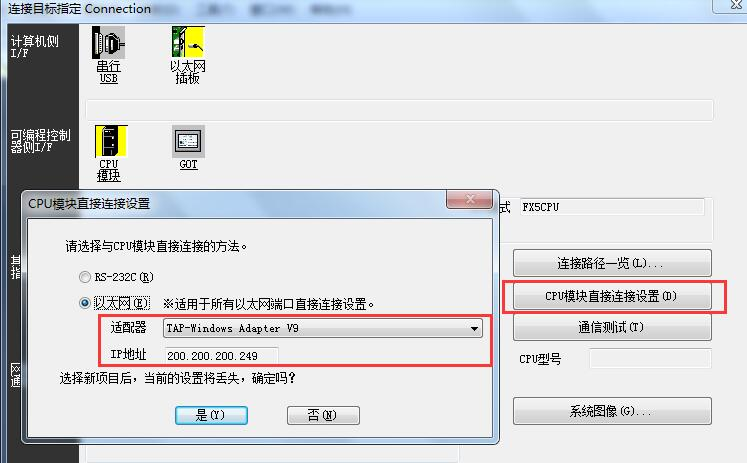

3、CPU模塊直連連接設置以太網適配適配器“TAP-WindowsAdapterV9”。

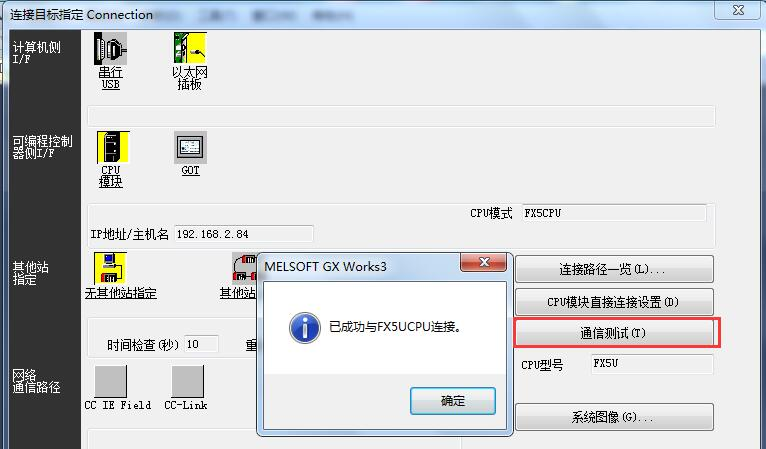

4、通訊測試

*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
