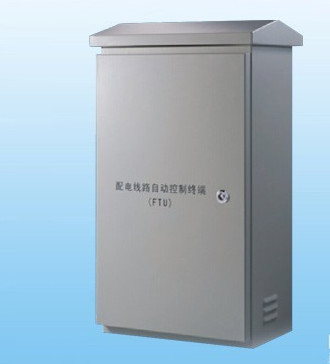

FTU 是裝設在饋線開關旁的開關監控裝置。這些饋線開關指的是戶外的柱上開關，例如10kV線路上的斷路器、負荷開關、分段開關等。一般來說，1臺FTU要求能監控1臺柱上開關，主要原因是柱上開關大多分散安裝，若遇同桿架設情況，這時可以1臺FTU監控兩臺柱上開關。

FTU采用了先進的DSP 數字信號處理技術、多CPU集成技術、高速工業網絡通信技術，采用嵌入式實時多任務操作系統，穩定性強、可靠性高、實時性好、適應環境廣、功能強大，是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代饋線自動化遠方終端裝置。適用于城市、農村、企業配電網的自動化工程，完成環網柜、柱上開關的監視、控制和保護以及通信等自動化功能。配合配電子站、主站實現配電線路的正常監控和故障識別、隔離和非故障區段恢復供電。



FTU功能



遙測



（1）交流電氣測量



Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意組合，一般Uab和Ucb分別取開關兩側，監視饋線兩端的供電情況。



（2）兩表法或三表法，軟件計算出P、Q、Pa、Pb、Pc、f、cos∮等，根據主站需要上傳；



（3）保護Ia、Ic的記錄上傳；



（4）直流模擬量：兩路，電池電壓、溫度等。



遙信



（1）開關狀態信號， SOE；



（2）開關儲能信號、操作電源；



（3）壓力信號等；



（4）電池低電壓告警；



（5）保護動作和異常信號；



（6）其他狀態信號。



遙控



（1）開關的分合，失電后可進行2次以上分合操作；



（2）電池的維護；



（3）保護信號遠方復歸；



（4）其他遙控。



數據傳輸功能



能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令。



和上級的校時。



其他終端的信息向上轉發。



電能量信息向上轉發。



主動上傳事故信息（可選功能）。



具有當?shù)鼐S護通信接口。



通信規約：支持DL/T 634.5101-2002（IEC60870-5-101）、DL/T634.5104-2002（IEC60870-5-104）、DL/T 451-91循環式遠動規約、DNP3.0、SC1801、MODBUS等多種通信規約，并可按需要進行擴充。



通信接口：RS-232/485、工業以太網、CAN。



通信信道：可支持光纖、載波、無線擴頻、無線數傳電臺、CDMA、GPRS以及ADSL等多種通訊形式，由用戶任選。



故障識別、隔離、恢復供電及保護



具有速斷、延時過電流（復合低電壓）保護、重合閘功能，根據饋線自動化方案選配。



監測故障電流，記錄過電流時間、過電流最大值，上報配電子站、配電主站。



配電子站、配電主站根據各開關FTU上報過電流故障信息和開關跳閘信息，按照配電網變結構耗散拓?fù)淠Ｐ停M(jìn)行故障區域判斷，指出故障區域，生成故障隔離命令序列和非故障區域恢復供電命令序列。自動或人機交互下發執行。



就地操作



FTU內有分、合閘按鈕，實現就地操作。



有就地/遙控選擇開關，維護放電按鈕等。



環網功能



當FTU設置為聯絡開關時，根據一側或二側PT受電狀態，按整定值自動控制開關合分。在開關雙側有電時，禁止聯絡開關合閘。需要聯網運行的，主站要進行專門設置和確認。當一側失電時，根據FA方案和主站的設置，允許自動合閘的，自動控制合閘，以迅速地恢復供電。



定值下裝、上傳功能



速斷定值、使能；



過電流定值，時間常數、使能；



重合閘時間、使能；



環網功能設置、取消。



當?shù)鼐S護功能



通過FTU上的標準通信維護接口，利用專用維護軟件進行調試及維護。



包括參數定值配置、檢查；遙測、遙信、遙控、對時測試召測；數據上傳、通信等。



自診斷、自恢復功能



具有自診斷功能，當發現FTU的內存、時鐘、I/O等異常，馬上記錄并上報。



具有上電自恢復功能。



電源UPS和電池維護功能



滿足操作機構、終端設備和通信裝置用電。



FTU雙電源供電，一側電源失電后仍可持續工作。



平時由主電源給FTU供電，同時給電池浮充。雙側電源失電后由電池供電，F(xiàn)TU可繼續工作24小時（電臺除外）。



電池低電壓告警保護功能。



電池自動維護：在規定的時間內由調度員下發電池維護命令，電池開始放電，電池低電壓時自動停止放電，自動切換由主電源供電，并給蓄電池充電。電池充電采用恒壓限流充電，確保安全。



FTU和DTU區別

DTU一般安裝在常規的開閉所（站）、戶外小型開閉所、環網柜、小型變電站、箱式變電站等處，完成對開關設備的位置信號、電壓、電流、有功功率、無功功率、功率因數、電能量等數據的采集與計算，對開關進行分合閘操作，實現對饋線開關的故障識別、隔離和對非故障區間的恢復供電，部分DTU還具備保護和備用電源自動投入的功能。
